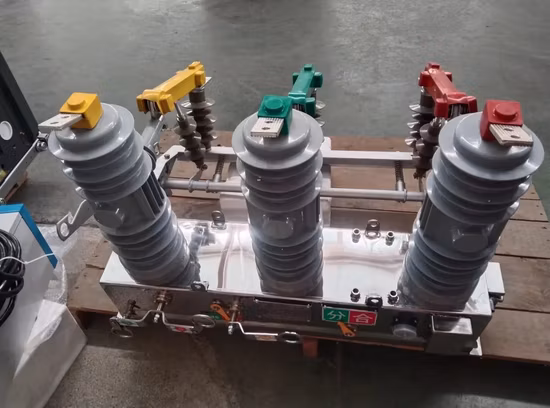

Zw20 630A 야외 진공 차단기/차단기 회로 Vcb
개요 ZW20 실외 고전압 진공 회로 차단기는 주로 실외 12KV, 3상 및 전류 50Hz에서 부하 전류, 과부하 전류 및 단락 전류를 차단하고 닫는 데 사용됩니다.
기본정보
모델 번호. | ZW20 |
극수 | 삼 |
유형 | 회로 차단기 |
기능 | 기존 차단기, 차단기 고장 보호, 과전류 보호, OVP(과전압 보호) |
인증 | VDE, ISO9001-2000, 테이프 테스트 완료 |
운송 패키지 | 나무 케이스 |
등록 상표 | 요금 |
기원 | 중국 저장성 |
HS 코드 | 8536200000 |
생산 능력 | 20000 |
제품 설명
개요
ZW20 실외 고전압 진공 회로 차단기는 주로 실외 12KV, 3상 및 전류 50Hz 전력 시스템에서 부하 전류, 과부하 전류 및 단락 전류를 차단하고 닫는 데 사용됩니다. 이 제품은 변전소, 산업, 광산 시설 및 농촌 전력망에 사용됩니다. 그것은 전력 시스템을 보호하고 제어할 수 있습니다.서비스 조건
1.고도: 3000미터 이하2.환경 온도: 실외 -40°C ~ +40°C 일일 온도 차이는 25°C3입니다. 풍속: ≤35m/s4. 인화성 물질, 폭발성 물질, 녹슬지 않는 화학 물질 및 격렬한 진동이 없는 위치기술적인 매개변수
아니요. | 안건 | 단위 | 값 |
01 | 정격전압 | 케이 V | 12 |
02 | 정격 주파수 | 헤르츠 | 50 |
03 | 정격 전류 | ㅏ | 630 |
04 | 정격단락차단전류 | 카 | 20 |
05 | 정격 피크 전류의 내전류 | 카 | 50 |
06 | 정격 단시간 내전류(4s) | 카 | 20 |
07 | 정격단락개폐전류(피크) | 카 | 50 |
08 | 기계적 수명 | 타임스 | 10000 |
09 | 정격 전류 개폐 시간 | 타임스 | 10000 |
10 | 정격단락차단전류 개폐시간 | 타임스 | 30 |
11 | 상용주파 내전압(1min):상 간, 접지/파괴 | 케이 V | 42/49 |
12 | 위상, 접지/파괴 간 낙뢰 충격 내전압(피크) | 케이 V | 75/85 |
13 | 2차 회로 1분 상용주파 내전압 | ||
